QLM系列全向輪 90° omni wheel 90°
系列簡介
QLM系列全向輪提供最大2000千克的負載能力，同時保持了很高的精度標準。采用專利技術的輪轂一體成型工藝，最大限度發揮了材料的力學性能。從動輪表面材質可選橡膠或聚氨酯，能夠適應不同的使用要求。QLM全系列產品采用滾動軸承設計，在平穩性、靜音性、可靠性、全向性上都有很好的表現，能夠適應室內及室外的應用場合。
參數對比
- 產品
- 外徑
- 寬度
- 側輪數
- 軸承數
- 軸承類型
- 小輪材質
- 輪轂材質
- 輪轂表面處理
- 連接形式
- 典型中心孔
- 自重
- 負載能力
-
QLM-12
- 120mm
- 80mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋁合金
- 無表面處理
- 軸孔連接
- 19/20/22（主動輪） 8/10/12/15mm(從動輪)
- 2Kg
- 100Kg
-

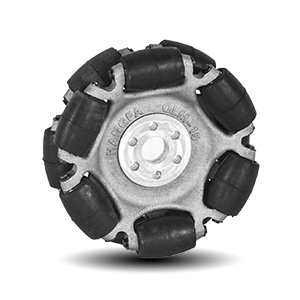

QLM-15
- 152.4（6"）mm
- 56mm
- 12
- 24
- 滾動軸承
- 橡膠/聚氨酯
- 鋁合金
- 無表面處理
- 法蘭
- 20mm
- 0.94Kg
- 50Kg
-

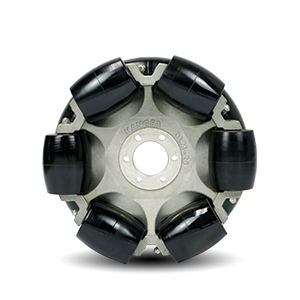

QLM-20s
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滾動軸承
- 橡膠/聚氨酯/鋁合金
- 鋁合金
- 無表面處理
- 法蘭
- 20mm
- 2.2Kg
- 100Kg
-
QLM-20
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滾動軸承
- 橡膠/聚氨酯/鋁合金
- 鋁合金
- 無表面處理
- 法蘭
- 20mm
- 2.2Kg
- 100Kg
-
QLM-24
- 240mm
- 107mm
- 12
- 24
- 滾動軸承
- 聚氨酯
- 鋁合金
- 無表面處理
- 法蘭
- 20mm
- 4.5Kg
- 200Kg
-
QLM-25
- 254mm
- 133mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 45mm
- 11Kg
- 450Kg
-

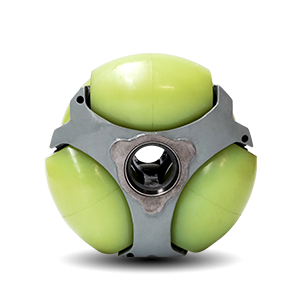

QLM-28
- 280mm
- 218mm
- 6
- 12
- 重載滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 45mm
- 28Kg
- 800Kg
-
QLM-31
- 310mm
- 161mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 55mm
- 37Kg
- 800Kg
-
QLM-36
- 360mm
- 257mm
- 6
- 12
- 重載滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 45mm
- 44Kg
- 1500Kg
-
QLM-40
- 406.4（16"）mm
- 180mm
- 10
- 20
- 重載滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 70mm
- 45Kg
- 1200Kg
-
QLM-40A
- 406.4mm
- 210mm
- 8
- 16
- 重載滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 70mm
- 53Kg
- 1600Kg
| 產品 |
QLM-12
|
QLM-15
|
QLM-20s
|
QLM-20
|
QLM-24
|
QLM-25
|
QLM-28
|
QLM-31
|
QLM-36
|
QLM-40
|
QLM-40A
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外徑 | 120mm | 152.4（6"）mm | 203.2（8"）mm | 203.2（8"）mm | 240mm | 254mm | 280mm | 310mm | 360mm | 406.4（16"）mm | 406.4mm |
| 寬度 | 80mm | 56mm | 75mm | 75mm | 107mm | 133mm | 218mm | 161mm | 257mm | 180mm | 210mm |
| 側輪數 | 8 | 12 | 12 | 12 | 12 | 8 | 6 | 8 | 6 | 10 | 8 |
| 軸承數 | 16 | 24 | 24 | 24 | 24 | 16 | 12 | 16 | 12 | 20 | 16 |
| 軸承類型 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 重載滾動軸承 | 滾動軸承 | 重載滾動軸承 | 重載滾動軸承 | 重載滾動軸承 |
| 小輪材質 | 聚氨酯 | 橡膠/聚氨酯 | 橡膠/聚氨酯/鋁合金 | 橡膠/聚氨酯/鋁合金 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 |
| 輪轂材質 | 鋁合金 | 鋁合金 | 鋁合金 | 鋁合金 | 鋁合金 | 鋼 | 鋼 | 鋼 | 鋼 | 鋼 | 鋼 |
| 輪轂表面處理 | 無表面處理 | 無表面處理 | 無表面處理 | 無表面處理 | 無表面處理 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 |
| 連接形式 | 軸孔連接 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 |
| 典型中心孔 | 19/20/22（主動輪） 8/10/12/15mm(從動輪) | 20mm | 20mm | 20mm | 20mm | 45mm | 45mm | 55mm | 45mm | 70mm | 70mm |
| 自重 | 2Kg | 0.94Kg | 2.2Kg | 2.2Kg | 4.5Kg | 11Kg | 28Kg | 37Kg | 44Kg | 45Kg | 53Kg |
| 負載能力 | 100Kg | 50Kg | 100Kg | 100Kg | 200Kg | 450Kg | 800Kg | 800Kg | 1500Kg | 1200Kg | 1600Kg |
產品特性
輪轂一體成型，高強度、高剛性
采用專利技術的輪轂一體成型工藝，最大限度發揮了材料的力學性能。整輪輪轂為一個整體，強度高、剛性好，可靠耐用。
滾動軸承設計
QLM系列產品采用滾動軸承結構，相比滑動軸承和無軸承結構，具有滾動阻力小、精密度高、可靠性高、方便維修等優點，能夠支持用戶的長期不間斷使用。
負載能力覆蓋0~2000kg
系列產品最大承載能力可達2000kg
工業級品質
按照工業產品標準設計并制造
