CMA系列麥克納姆輪 45° Mecanum Wheel 45°
系列簡介
CMA系列全向輪提供最大4500千克的負載能力，同時保持了很高的精度標準。采用專利技術的輪轂一體成型工藝，最大限度發揮了材料的力學性能。CMA全系列產品采用滾動軸承設計，從動輪表面采用聚氨酯材質，在平穩性、靜音性、可靠性、全向性上都有很好的表現，能夠適應室內及室外的應用場合。
參數對比
- 產品
- 外徑
- 寬度
- 側輪數
- 軸承數
- 軸承類型
- 小輪材質
- 輪轂材質
- 輪轂表面處理
- 連接形式
- 典型中心孔
- 自重
- 負載能力
-

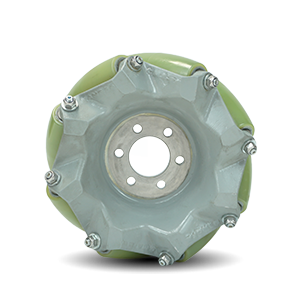

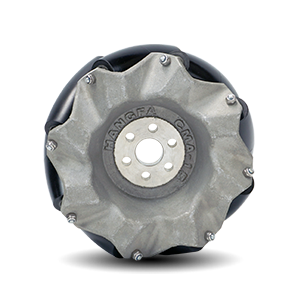

CMA-15
- 156.5mm
- 84mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋁合金
- 無表面處理
- 法蘭
- 20mm
- 2.1Kg
- 100Kg
-

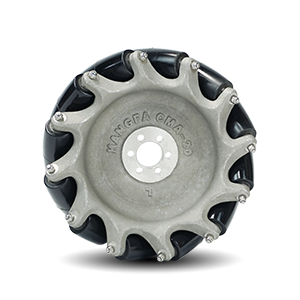

CMA-20
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滾動軸承
- 聚氨酯
- 鋁合金
- 無表面處理
- 法蘭
- 20mm
- 3.2Kg
- 80Kg
-
CMA-20A
- 203.2mm
- 110mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鑄鋁合金
- 無表面處理
- 法蘭
- 45mm
- 6Kg
- 240Kg
-
CMA-25
- 254mm
- 135mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 50mm
- 12.5Kg
- 400Kg
-
CMA-31
- 310mm
- 167mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 60mm
- 21Kg
- 650Kg
-
CMA-36
- 360mm
- 193mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 70mm
- 31Kg
- 1100Kg
-
CMA-40
- 406.4mm
- 219mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 70mm
- 53Kg
- 1600Kg
-
CMA-45
- 457.2mm
- 246mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 110mm
- 76Kg
- 1900Kg
-
CMA-50
- 508mm
- 273mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 130mm
- 100Kg
- 2300Kg
-
CMA-58
- 584.2mm
- 300mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 140mm
- 153Kg
- 3200Kg
-
CMA-66
- 660.4mm
- 349mm
- 8
- 16
- 滾動軸承
- 聚氨酯
- 鋼
- 雙層高溫烤漆
- 法蘭
- 170mm
- 190Kg
- 4500Kg
| 產品 |
CMA-15
|
CMA-20
|
CMA-20A
|
CMA-25
|
CMA-31
|
CMA-36
|
CMA-40
|
CMA-45
|
CMA-50
|
CMA-58
|
CMA-66
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外徑 | 156.5mm | 203.2（8"）mm | 203.2mm | 254mm | 310mm | 360mm | 406.4mm | 457.2mm | 508mm | 584.2mm | 660.4mm |
| 寬度 | 84mm | 75mm | 110mm | 135mm | 167mm | 193mm | 219mm | 246mm | 273mm | 300mm | 349mm |
| 側輪數 | 8 | 12 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 軸承數 | 16 | 24 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 軸承類型 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 |
| 小輪材質 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 |
| 輪轂材質 | 鋁合金 | 鋁合金 | 鑄鋁合金 | 鋼 | 鋼 | 鋼 | 鋼 | 鋼 | 鋼 | 鋼 | 鋼 |
| 輪轂表面處理 | 無表面處理 | 無表面處理 | 無表面處理 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 |
| 連接形式 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 |
| 典型中心孔 | 20mm | 20mm | 45mm | 50mm | 60mm | 70mm | 70mm | 110mm | 130mm | 140mm | 170mm |
| 自重 | 2.1Kg | 3.2Kg | 6Kg | 12.5Kg | 21Kg | 31Kg | 53Kg | 76Kg | 100Kg | 153Kg | 190Kg |
| 負載能力 | 100Kg | 80Kg | 240Kg | 400Kg | 650Kg | 1100Kg | 1600Kg | 1900Kg | 2300Kg | 3200Kg | 4500Kg |
產品特性
輪轂一體成型，高強度、高剛性
采用專利技術的輪轂一體成型工藝，最大限度發揮了材料的力學性能。整輪輪轂為一個整體，強度高、剛性好，可靠耐用。
滾動軸承設計
CMA系列產品采用滾動軸承結構，相比滑動軸承和無軸承結構，具有滾動阻力小、精密度高、可靠性高、方便維修等優點，能夠支持用戶的長期不間斷使用。
負載能力覆蓋0~4500kg
系列產品最大承載能力可達4500kg。
工業級品質
按照工業產品標準設計并制造。
